O levantamento planialtimétrico transforma o terreno real em uma base confiável para projeto. Ele reúne a posição horizontal dos elementos — a planimetria — e as diferenças de nível — a altimetria. Quando também cadastra muros, construções, árvores, postes, redes e outras interferências, costuma ser chamado de planialtimétrico cadastral.
Sem essa base, arquitetura, terraplenagem, drenagem e estrutura trabalham sobre uma geometria presumida. O erro pode aparecer tarde: uma rampa que não vence o desnível, um muro maior que o previsto, uma tubulação sem queda ou um volume de terra que não cabe no orçamento.
O que o levantamento mede?

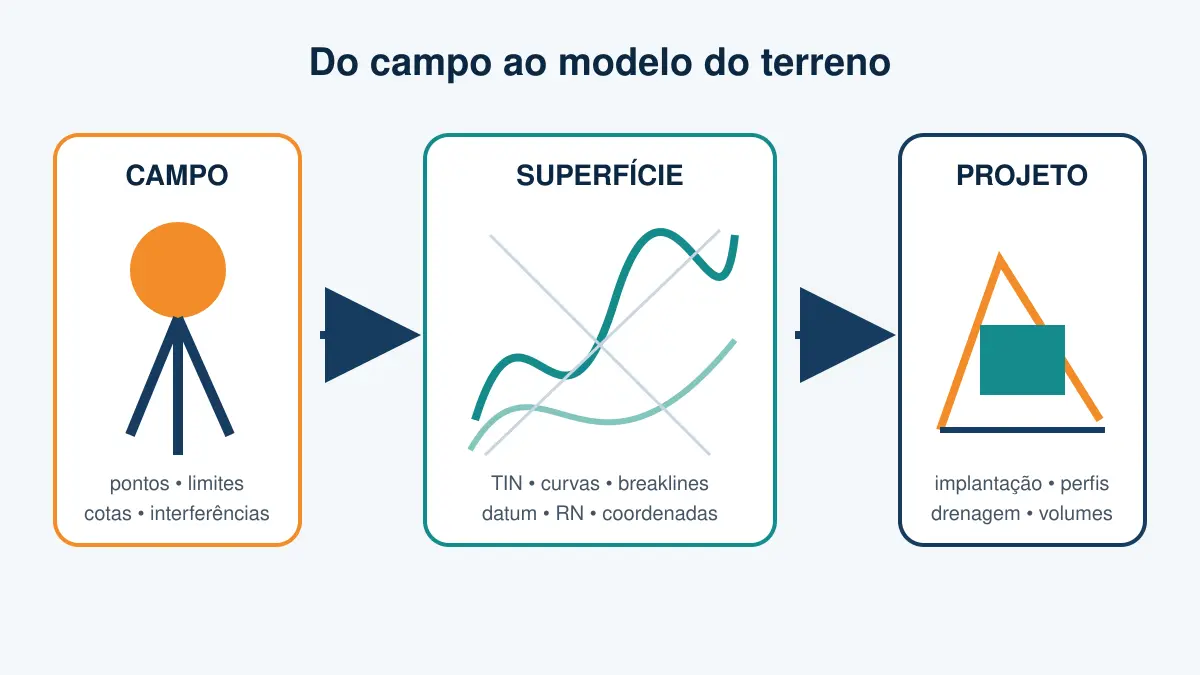

A planimetria posiciona limites e objetos em duas dimensões. A altimetria registra cotas e variações de relevo. Com pontos suficientes e linhas de quebra bem definidas, o projetista constrói uma superfície digital do terreno e gera curvas de nível, perfis e seções.
Um bom produto pode incluir, conforme a finalidade:
- perímetro, vértices, confrontações e dimensões;
- coordenadas e referência altimétrica;
- curvas de nível e cotas pontuais;
- meio-fio, sarjeta, calçada, eixo e cotas da rua;
- muros, cercas, edificações e acessos;
- árvores relevantes, taludes, cristas, pés e linhas de drenagem;
- postes, caixas, tampões e redes visíveis;
- nascentes, canais, cursos d’água e áreas alagáveis identificáveis;
- responsável, data, equipamentos, método, escala, datum e sistema de coordenadas.
Quando ele deve ser feito?
Idealmente, antes da concepção definitiva. Ele é necessário para implantar casas, edifícios, galpões, loteamentos, vias, drenagem, redes externas, contenções e terraplenagem. Em reformas ou ampliações, pode ser preciso atualizar apenas parte do cadastro, desde que a nova base permaneça compatível com os documentos existentes.
O vídeo Não comece sua obra antes de ter estes projetos em mãos ajuda a entender por que projetos iniciados sem dados de base tendem a acumular correções.
Curvas de nível são suficientes?
Não necessariamente. Curvas antigas, extraídas de mapas públicos ou suavizadas em arquivos de arquitetura podem ser úteis para estudo preliminar, mas não substituem um levantamento compatível com a escala da intervenção. Quanto menor o lote e mais preciso o encaixe, maior a importância de pontos bem distribuídos em mudanças de relevo.
Também é preciso preservar breaklines, as linhas que representam rupturas como topo e pé de talude, bordas de pavimento, canaletas e muros. Sem elas, a triangulação pode criar uma superfície matematicamente contínua e fisicamente errada.
Levantamento topográfico é a mesma coisa que georreferenciamento?
Não. Um levantamento local pode atender ao projeto e à locação da obra, mas isso não o transforma automaticamente em produto fundiário ou georreferenciamento. A finalidade define método, precisão, sistema de referência, marcos e documentação.
Empreendimentos sujeitos a aprovações específicas podem ter requisitos próprios. O manual do Graprohab para levantamento planialtimétrico cadastral, por exemplo, explicita informações e referências exigidas naquele contexto. Ele é uma fonte oficial para esses processos, não uma regra automática para todo lote residencial.
Quais erros comprometem o projeto?
- arquivo sem unidade ou escala confirmada;
- cotas locais apresentadas como coordenadas oficiais;
- ausência de datum, fuso ou referência de nível;
- pontos com cota zero ou deslocados;
- triângulos atravessando áreas não levantadas;
- limites divergentes da matrícula sem indicação;
- curvas sem compatibilidade com cotas pontuais;
- rua levantada sem cotas de sarjeta e pontos de conexão;
- PDF e DWG pertencentes a revisões diferentes.
O que a topografia não informa?
Ela descreve geometria, não resistência do solo. Um mapa detalhado não revela sozinho camadas, compacidade, consistência, nível d’água sazonal ou capacidade de fundação. Topografia e sondagem SPT respondem a perguntas diferentes e complementares.
Como a base é usada na terraplenagem e drenagem?
A superfície existente é comparada à superfície projetada para calcular corte e aterro. Perfis verificam rampas e redes. As cotas mostram por onde a água tende a escoar e onde podem ocorrer pontos baixos. Leia como funciona um projeto de terraplenagem e como planejar a drenagem de um terreno.
O que deve ser entregue?
Além da planta em PDF, o contratante deve confirmar os formatos necessários aos projetistas: DWG ou DXF, lista de pontos, superfície ou LandXML quando aplicável. A entrega precisa identificar revisão, sistema de coordenadas, referência altimétrica, unidades, escala, norte e responsável técnico.
Dúvidas frequentes
Um levantamento feito por drone é suficiente?
Depende da finalidade, do controle de campo, da vegetação, da resolução e da precisão alcançada. Fotogrametria pode ser excelente para áreas extensas, mas pontos ocultos e detalhes críticos podem exigir medição terrestre complementar.
Quanto tempo o levantamento continua válido?
Não há validade física universal. Terraplenagens, demolições, novos muros, redes e mudanças na rua tornam a base desatualizada. Antes de reutilizar, compare data, revisão e condição atual do local.
A matrícula substitui o levantamento?
Não. A matrícula descreve o imóvel sob a ótica registral; o levantamento materializa limites e elementos no terreno. Divergências devem ser registradas e tratadas por profissionais adequados, sem ajustar o desenho silenciosamente.
Precisa levantar um terreno ou revisar uma base topográfica recebida? A L.U. Engenharia organiza os dados para implantação, terraplenagem, drenagem e compatibilização. Envie o endereço e informe a finalidade do levantamento.
