Ao encontrar uma viga no caminho de uma tubulação, de um duto de ar-condicionado ou de uma eletrocalha, é comum surgir a pergunta: pode furar uma viga de concreto? A resposta segura é: somente depois de uma avaliação do projeto e da posição das armaduras. Um furo aparentemente pequeno pode cortar estribos, atingir barras longitudinais ou retirar concreto de uma região muito solicitada.
A viga recebe cargas das lajes e paredes e as transfere aos pilares. Por isso, qualquer abertura altera um elemento que participa diretamente da estabilidade da construção. O risco não depende apenas do diâmetro do furo: posição, formato, distância dos apoios, número de furos e esforços existentes também são determinantes.
Por que um furo pode enfraquecer a viga?
Em uma viga de concreto armado, concreto e aço trabalham em conjunto. As barras longitudinais resistem principalmente aos esforços de flexão, enquanto os estribos têm papel fundamental na resistência ao cisalhamento e no confinamento das armaduras. Quando uma perfuração intercepta esses componentes ou reduz excessivamente a seção de concreto, o caminho das forças é modificado.
Os principais problemas possíveis são:
- corte ou redução da seção das armaduras;
- perda de resistência ao cisalhamento;
- concentração de tensões ao redor da abertura;
- formação ou evolução de fissuras;
- exposição do aço à umidade e à corrosão;
- redução da rigidez e aumento das deformações;
- necessidade de reforço estrutural.
Existe uma região segura para furar?
Não existe uma regra universal que permita escolher um ponto apenas olhando para a viga. A região central, as proximidades dos pilares e as faces superior e inferior estão sujeitas a esforços diferentes. Além disso, duas vigas com as mesmas dimensões externas podem possuir armaduras e solicitações completamente distintas.
O projetista analisa o modelo estrutural, os detalhamentos, o diâmetro pretendido, a finalidade da passagem e as distâncias em relação às bordas e aos apoios. Quando o projeto original não está disponível, pode ser necessário realizar levantamento geométrico, inspeção, detecção de armaduras e verificação de cálculo.
O que fazer antes de executar a abertura
- Localizar o projeto estrutural: as pranchas mostram dimensões, armaduras e continuidade da viga.
- Definir a passagem: informe o diâmetro, a quantidade de furos, o material da tubulação e sua posição desejada.
- Compatibilizar as disciplinas: muitas interferências podem ser evitadas reposicionando instalações elétricas, hidráulicas ou de climatização.
- Solicitar análise do engenheiro estrutural: ele verificará se a abertura é possível ou indicará outro trajeto.
- Formalizar o detalhamento: se necessário, a solução deve constar em desenho, memorial e responsabilidade técnica.
A compatibilização ainda na fase de projeto é sempre mais econômica do que corrigir uma interferência durante a execução. Conheça também o papel do BIM na compatibilização de projetos.
Já furaram a viga. E agora?
Não feche o furo com argamassa antes de registrar e avaliar a situação. Fotografias com escala, posição do elemento, diâmetro e profundidade ajudam no diagnóstico. Se houver armadura cortada, fissura nova, concreto destacando ou deformação visível, a área deve ser isolada e avaliada com prioridade.

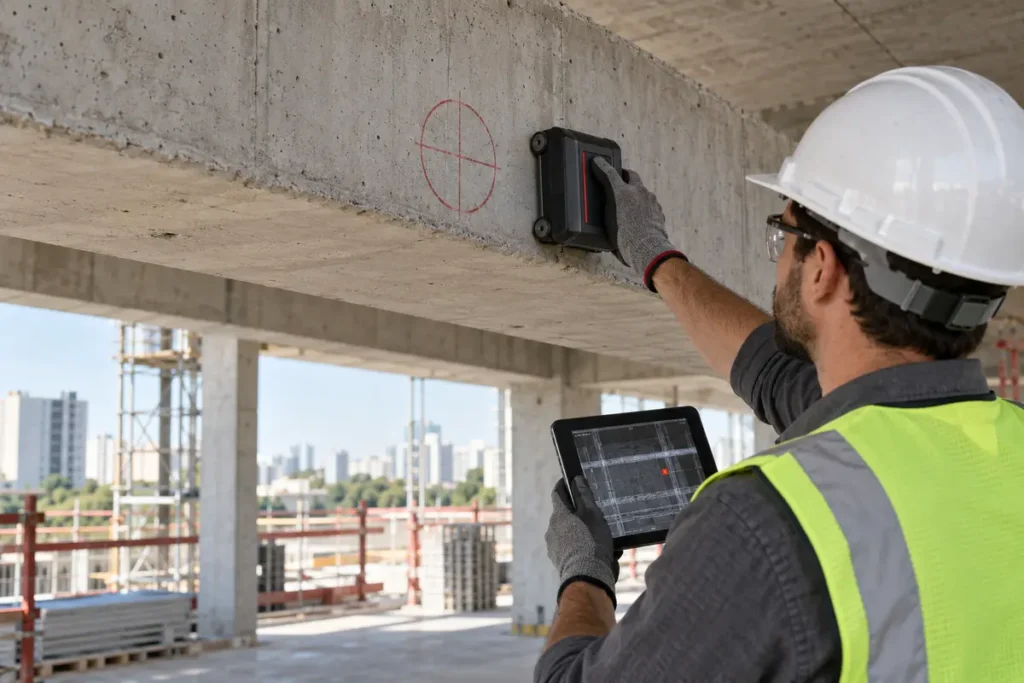

A análise pode envolver inspeção visual, pacometria ou outro método de detecção de armaduras, conferência do projeto, levantamento das cargas e recálculo do elemento. Dependendo do resultado, o engenheiro poderá liberar a condição, determinar o fechamento técnico da abertura ou desenvolver um projeto de reforço estrutural.
Quais soluções podem ser adotadas?
A solução depende do dano e não deve ser escolhida apenas por semelhança com outro caso. Entre as possibilidades estão o desvio da instalação, recomposição localizada, reforço com perfis ou chapas metálicas, aumento de seção e sistemas com materiais compósitos. Cada técnica exige verificação de aderência, ancoragem, execução e proteção adequada.
Em obras novas, o melhor resultado vem de prever os furos no cálculo e no detalhamento. A abertura deixa de ser uma improvisação de campo e passa a ser parte do sistema estrutural concebido pelo projetista.
Perguntas frequentes
Furo pequeno também precisa de autorização?
O tamanho isolado não define a segurança. Um furo pequeno pode atingir justamente um estribo ou uma barra importante. A posição deve ser verificada antes da execução.
Posso usar detector de metais e fazer o furo entre as barras?
A detecção das barras é útil, mas não substitui a análise estrutural. Mesmo sem cortar aço, a abertura remove concreto e pode estar em uma região crítica.
Quem deve avaliar?
Um engenheiro habilitado, preferencialmente com experiência em estruturas, deve analisar o elemento e registrar a responsabilidade técnica quando o serviço exigir projeto, laudo ou reforço.
